BOM制作

PCB抄板bom清單樣例展示

發布時間：2016-04-11 22:48:46

PCB元件BOM

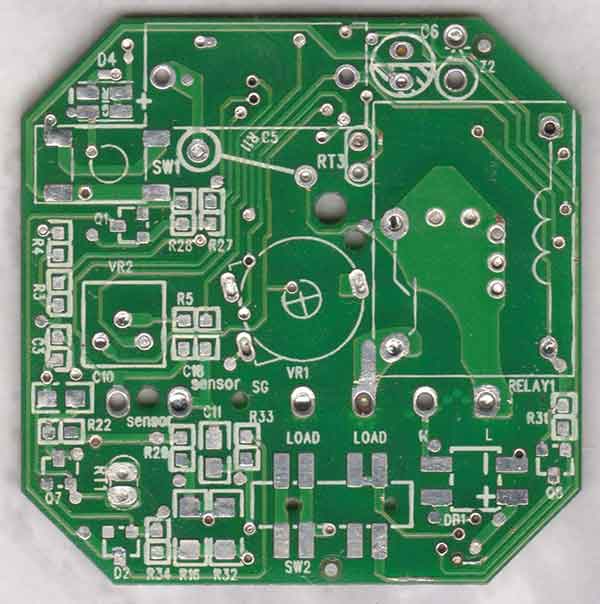

原PCB板圖片

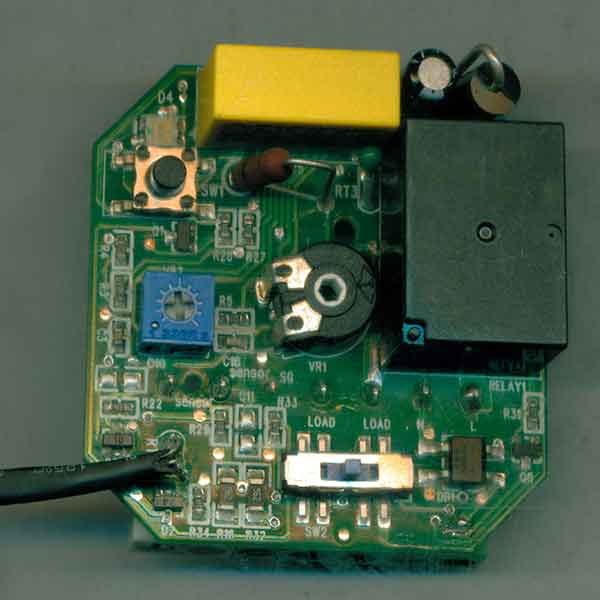

下表是我公司根據客戶提供的上面的PCB板所做的抄板BOM清單，在制作bom時可參考下表中的一些方法。同類型的元器件在清單中可放在鄰近位置，方便統一采購；位號要標清楚，以防錯亂；遇到需要注意的問題在備注欄注明。

EM02-22011011
類型 參數? 封裝 數量 位號 廠商 備注
貼片電阻 01C 10K? 1/10W 1% 0603 3 R3,R10,R30 　 　
221 220R 1/10W 5% 0603 3 R4,R5,R8 　 　
222 2.2K 1/10W 5% 0603 1 R1 　 　
103 10K? 1/10W 5% 0603 5 R2,R9,R27,R29,R31 　 　
473 47K? 1/10W 5% 0603 2 R22,R33 　 　
104 100K 1/10W 5% 0603 3 R6,R7,R28 　 　
224 240K 1/10W 5% 0603 1 R34 　 　
562? 5.6K 1/4W 5% 1206 2 R16,R32 　 　
474? 470K 3/4W 5% 2010 1 R14 　 　
直插色環電阻 100R 1/2W 5% SIP2 φ3*10mm 1 R11 　 　
可調電阻 10K 1-2:3.6K DIP3 φ10*4.5mm 1 VR1 　 黑色圓型
10K 1-2:4.7K? DIP3 φ7*7*5mm 1 VR2 　 綠色方型
熱敏電阻 10K (NTC) SIP2 φ2.5*3.6mm 2 RT3,RT1 　 　
貼片電容 1NF?? 10% 0603 1 C8 　 　
10NF? 10% 0603 1 C16 　 　
100NF 10% 0603 4 C1,C3,C4,C9 　 　
貼片鉭電容 10UF/10V B型3528 1 C12 　 　
47UF/10V A型3216 2 C2,C7 　 　
直插電解電容 10UF/50V SIP2 φ5*10mm 1 C6 　 　
安規電容 0.15UF ±10% 275V SIP2 18*7*13mm 1 C5 　 　
二，三極管 1N5364B DO-201AD 1 Z2 　 　
3.9V(ZMM3V9) D-1206 1 Z4 　 　
1N4007 D-1206 1 D8 　 　
KL3(BAT54C) SOT-23 1 D3 　 　
74(BAS70-04) SOT-23 1 D2 　 　
1D(MMBTA42) SOT-23 2 Q1,Q7 　 　
2D(MMBTA92) SOT-23 2 Q2,Q8 　 　
IC BA33C SOT-223 1 U4 　 　
整流橋 B6S SOP4 1 DB1 　 　
繼電器 ME-23-24P 24VDC DIP4 22*16*10mm 1 RELAY1 　 　
按鍵 4PIN方型按鍵 SMD4 6*6*7mm 1 SW1 　 　
拔動開關 8PIN拔動開關 SMD8 13*3.7*5.5mm 1 SW2 　 　
連接座 7PIN連接座 SIP7 35*14*9mm 1 P5 　 　
LED 綠色和紅色 SMD4 3.3*2.7*1mm 1 D4 　 　

了解更多關于pcb抄板BOM元件清單制作具體要求和方法及注意問題，參考pcb抄板BOM元件清單制作
