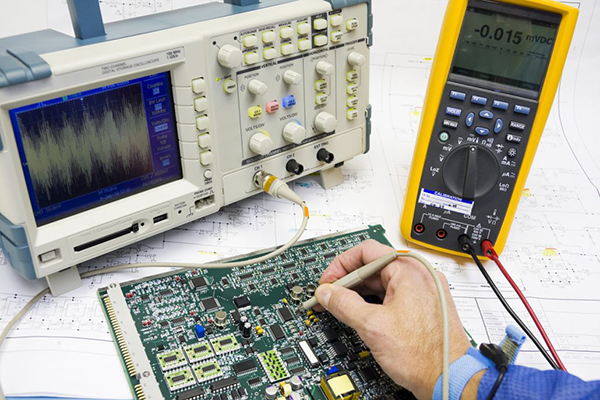

抄板設備

豐富的PCB抄板經驗

板朗科技是國內最早一批從事PCB反向開發設計的公司,擁有近十年的PCB抄板經驗。板朗科技建立了先進的PCB抄板研究室,購置了專業的抄板機器設備和軟件,組建了專業的抄板團隊。板朗科技每年經手PCB抄板案例大小近萬件,接手的抄板案例保證成功率。我司豐富的抄板經驗在保證成功率的基礎上,也能夠更高效的完成抄板工作。高效率與高成功率使板朗科技在業界備受好評。

雄厚的PCB抄板能力

十年的抄板歷程中,板朗科技積累了成熟完備的抄板技術,PCB抄板業務覆蓋絕大多數類型和難度的PCB電路板,包括但不限于下面所列行業:

1.無線通訊設備:如無線基站;

2.光網絡傳輸設備:如SDH,DWDM設備。

3.數據通信設備:如高端路由器、LANSWITCH、ADSL等。

4.高端計算設備:服務器,主機主板等。

5.多媒體電子設備:TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。

6.大功率開關電源產品:家電、計算機、通訊、開關電源PCB設計。

7.電力電子設備:變頻器、UPS、工業電源、工控板。各系列工控PCB設計。

抄板技術范圍

項目 我司能力 精度
最高層數 1-38層 ……
最大板厚 6mm ±0.05mm
最大尺寸 640mm X 480mm ±0.1mm
最小線寬

硬板 0.01mm

柔性版0.005mm

±0.01mm















最小線隙

硬板 0.01mm

柔性版0.005mm

最小機械通孔

硬板 0.15mm

柔性版0.1mm

最小機械埋孔

硬板 0.15mm

柔性版0.1mm

最小激光盲孔

0.1mm

最小激光埋孔

0.1mm

盲孔種類 1階、2階、3階、4階激光盲孔 ……
埋孔種類 >20類 ……
多層板銅厚測量 …… ± 1.7um
多層板層間距測量 …… ±5um
阻抗測算 5~150Ω ±0.5Ω
電阻阻值測量 0.000001Ω~20MΩ ±5%
電容容值測量 0.001pF ~ 100F
電感量測量 0.001nH ~ 10H
磁珠等效阻值測量 10Ω ~ 2000Ω (100MHz) ±10%
晶體頻率測量 1KHz ~ 200MHz ±1%
穩壓二極管測量 0.5V ~ 56V ±0.01V

科學的PCB抄板流程

指客戶的到抄板服務的整個過程,包括但不限于下面幾步:

1. 項目咨詢/報價PCB抄板費用

客戶提供自己的抄板需求,板型介紹,抄板時間期限預期以及相關PCB板已知信息并與抄板公司服務或技術人員溝通談妥抄板價格。

2. 客戶提供母板并預付保證金

如果是以快遞的形式寄送PCB板,請注意包好,以免損壞。

3. 公司按客戶需求進行抄板

4. 抄板完成請客戶確認

5. 確認完成,結清尾款

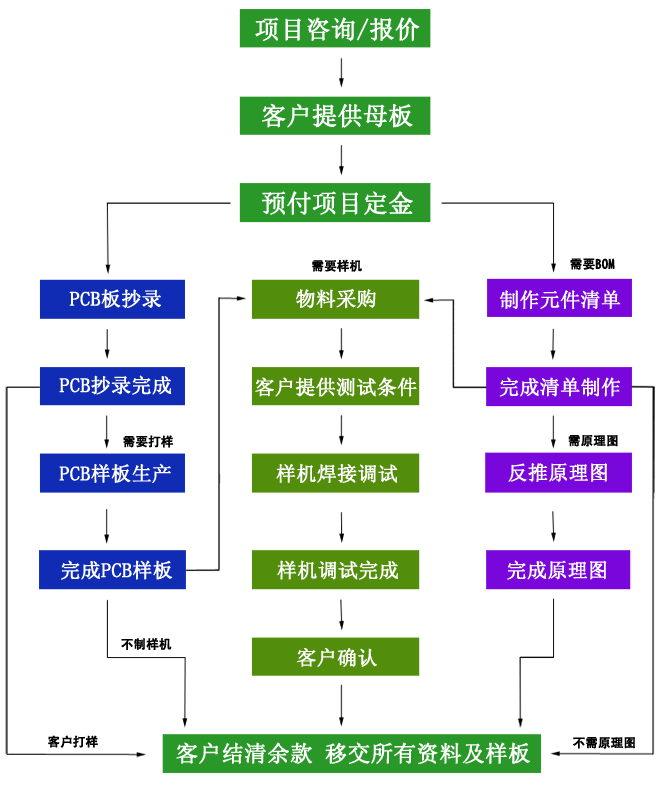

PCB抄板業務流程

PCB抄板工藝流程

PCB為不裝元件的印刷電路板,而裝了元件的印刷電路板被稱為PCBA。下面為有元件的PCB板抄板流程。

1. 掃描電路板圖片

注:由于可能出現大元件下還有小的貼片元件,可先掃描后拆掉大的再掃一次。

2. 拆板

拆掉所有器件,并且將PAD孔里的錫去掉。用洗板水將PCB清洗干凈,然后放入掃描儀內,掃描儀掃描的時候根據板子精密程度選擇適當?shù)南袼?,以便得到較清晰的圖像,啟動OHTOSHOP,用彩色方式將絲印面掃入,保存該文件并打印出來備用;

注:拆板時應注意元件的極性和方向。

3. 制作BOM單

參照第一步中的電路板圖片在紙上記錄好所有元?dú)饧男吞?,參?shù),以及位置,尤其是二極管,三機管的方向,IC缺口的方向等,最終做出BOM表;

4. 磨板

用水紗紙將TOP LAYER 和BOTTOM LAYER兩層輕微打磨,打磨到銅膜發亮,放入掃描儀,啟動PHOTOSHOP,用彩色方式將兩層分別掃入;

5.調整畫布的對比度,明暗度,使有銅膜的部分和沒有銅膜的部分對比強烈,然后將次圖轉為黑白色,檢查線條是否清晰,如果不清晰,則重復本步驟。如果清晰,將圖存為黑白BMP格式文件TOP.BMP和BOT.BMP,如果發現圖形有問題還可以用PHOTOSHOP進行修補和修正。

6.啟動PCB抄板軟件Protel,在文件菜單中調入掃描的PCB板圖片,將兩個BMP格式的文件分別轉為PROTEL格式文件,在PROTEL中調入兩層,如過兩層的PAD和VIA的位置基本重合,表明前幾個步驟做的很好,如果有偏差,則重復第4步。

7.將TOP層的BMP轉化為TOP.PCB,注意要轉化到SILK層,然后你在TOP層描線就是了,并且根據第二步的圖紙放置器件。畫完后將SILK層刪掉。

8.將BOT層的BMP轉化為BOT.PCB,與上面一樣是轉化到SILK層,然后你在BOT層描線就是了。畫完后將SILK層刪掉。

9.在PROTEL中將TOP.PCB和BOT.PCB調入,合為一個圖就OK了。

10.用激光打印機將TOP LAYER, BOTTOM LAYER分別打印到透明膠片上(1:1的比例),把膠片放到那塊PCB上,比較一下是否有誤,如果沒錯,一個簡單的雙面板就做出來了!

一條龍PCB抄板服務

狹義上的PCB抄板僅包括電路板復制,我公司提供制作BOM清單、PCB克隆、芯片解密、物料代購、樣機制作、調試、維修,SMT加工、PCBA加工等整套電子方案開發的一條龍服務,一站式解決所有問題,為客戶節省時間、財力、人力等多方面的成本。

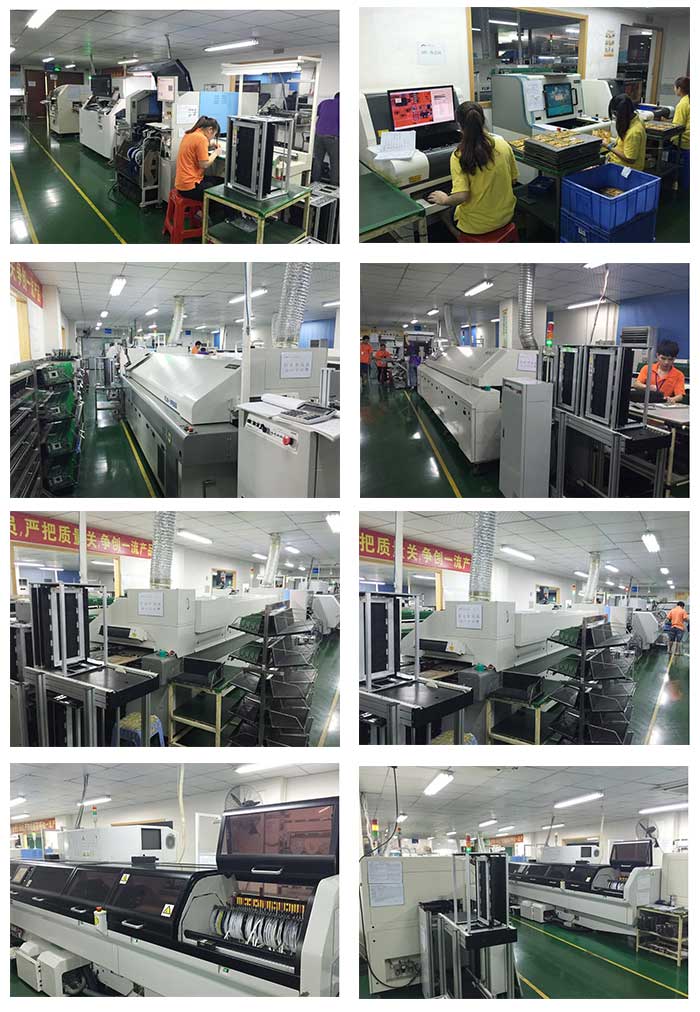

板朗科技工廠圖片

透明的PCB抄板價格

板朗科技pcb抄板收費采用透明的計價方式,根據PCB板尺寸、板層、器件密度、操作的難以程度等相關參考因素,制定了詳細的計算抄板價格方式,不亂收,多收客戶一分錢??蛻羧缧柘嚓P(guān)其他后續加工服務,抄板費用能享有一定優惠。
