消費電子

手機無線充電器抄板

發布時間:2019-05-22 09:37:10

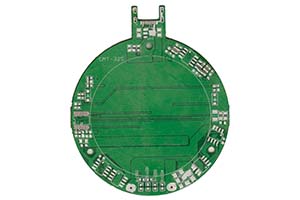

手機無線充電器抄板圖片

案例詳情

該無線充電器電路板抄板屬于抄板難度較小的雙面板抄板案例,原件數量少,PCB原理圖簡單,抄板周期為1天出bom清單、元理圖和PCB文件。抄板打樣線路板周期為2天。

無線充電器抄板頂層圖片

抄板頂層線路,掃描記錄元件型號、腳位、極性等重要參數后,拆解掉版面的元件,打磨綠油,露出銅皮線路,掃描成圖片進行線路圖抄板。

無線充電器抄板底層圖片

抄板底層線路,底層沒有元件,打磨綠油,露出銅皮線路,掃描成圖片進行線路圖抄板。

電路板參數

尺寸:75*75.5*2.5mm

板層:雙面板

基材:銅

絕緣材料:聚酸樹脂

元件數量:50+

抄板周期:1天

抄板文件:電路原理圖,PCB文件,BOM物料清單文件

其他業務:抄板打樣PCB,制作樣機并測試,批量PCBA加工。

無線充電器參數

電源輸入: 5V2A內置

待機功耗: 30uA(MAX)

內置電池充電電流: 2A(MAX)

USB接口輸出: 5V 2A

無線充電器輸出功率: 5W

無線充電器工作頻率范圍: 110KHZ-205KHZ

無線開機待機功耗: less than 10mA

發射距離: 5~8mm

轉換效率: 71%(MAX)

外殼表面溫度: 40℃(MAX)

充放電提示: LED、Buzzer

工作溫度: 0℃(32)F-40℃(104)

儲藏溫度: -20℃(-4)F-60℃(140)

保護功能:過壓保護,過載保護,短路保護,過溫保護,金屬異物檢測。

無線充電器介紹

無線充電器

無線充電的主要優勢是可將手機放置在充電器或桌面上,在沒有雜亂電纜的情況下充電。這一點聽起來可能不算什么,但消費者一旦體驗過無線充電,或許他們將永遠不愿再回到因?yàn)椴灏坞娫床孱^而帶來不便的時代。

無線充電曾被三星在內的手機廠商視為超越蘋果的一大賣點,然而目前看起來無線充電功能并非剛需和標配。雖然看上去進展緩慢,但實際上經過這幾年的發展,無線充電正處于一個高速發展的階段。有業內人士預計,到2018年底,全球一半以上的智能手機將配備無線充電功能,無線充電成為行業的標配會在2020年。根據調研機構IHS Technology的數據,已經有超過45款智能手機、50款智能手表、430種充電板、550種智能手機殼和70款車型實現了無線充電功能?,F(xiàn)階段無線電源技術已跨越初期應用技術的鴻溝,預計在不久的將來普及率會繼續增長。

從iphone8配備無線充電功能以來,國產品牌如華為、OPPO、VIVO、金立、努比亞、魅族、TCL等都對無線充電表現出強烈的興趣并推出了多款無線充電功能的手機。


PCB抄板簡介

板朗科技(www.51zhaopengyou.cn)是國內最早一批從事PCB電路板抄板的公司,擁有近十年的PCB反向開發設計抄板經驗。板朗科技建立了先進的PCB抄板研究室,購置了專業的抄板機器設備和軟件,組建了專業的抄板團隊。板朗科技每年經手各種PCB抄板案例數千件,我司豐富的抄板經驗在保證接手的抄板案例成功率的同時,也能夠更高效的完成抄板工作。高效率與高成功率使板朗科技在業界備受好評。

PCB抄板范圍

十年的抄板歷程中,板朗科技積累了成熟完備的抄板技術,PCB抄板業務覆蓋絕大多數類型和難度的PCB電路板,包括但不限于下面所列行業:

1.無線通訊設備:如無線基站;

2.光網絡傳輸設備:如SDH,DWDM設備。

3.數據通信設備:如高端路由器、LANSWITCH、ADSL等。

4.高端計算設備:服務器,主機主板等。

5.多媒體電子設備:TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。

6.大功率開關電源產品:家電、計算機、通訊、開關電源PCB設計。

7.電力電子設備:變頻器、UPS、工業電源、工控板。各系列工控PCB設計。

8.工業控制設備、汽車控制系統、醫療電子設備。

PCB抄板能力

項目 我司能力 精度
最高層數 1-38層 ……
最大板厚 6mm ±0.05mm
最大尺寸 640mm X 480mm ±0.1mm
最小線寬

硬板 0.01mm

柔性版0.005mm

±0.01mm















最小線隙

硬板 0.01mm

柔性版0.005mm

最小機械通孔

硬板 0.15mm

柔性版0.1mm

最小機械埋孔

硬板 0.15mm

柔性版0.1mm

最小激光盲孔

0.1mm

最小激光埋孔

0.1mm

盲孔種類 1階、2階、3階、4階激光盲孔 ……
埋孔種類 >20類 ……
多層板銅厚測量 …… ± 1.7um
多層板層間距測量 …… ±5um
阻抗測算 5~150Ω ±0.5Ω
電阻阻值測量 0.000001Ω~20MΩ ±5%
電容容值測量 0.001pF ~ 100F
電感量測量 0.001nH ~ 10H
磁珠等效阻值測量 10Ω ~ 2000Ω (100MHz) ±10%
晶體頻率測量 1KHz ~ 200MHz ±1%
穩壓二極管測量 0.5V ~ 56V ±0.01V

一條龍PCB抄板

狹義上的PCB抄板僅包括電路板復制,我公司提供制作BOM清單、PCB克隆、芯片解密、物料代購、樣機制作、調試、維修,SMT加工、PCBA加工等整套電子方案開發的一條龍服務,一站式解決所有問題,為客戶節省時間、財力、人力等多方面的成本。

PCB抄板價格

板朗科技pcb抄板收費采用透明的計價方式,根據PCB板尺寸、板層、器件密度、操作的難以程度等相關參考因素,制定了詳細的計算抄板價格方式,不亂收,多收客戶一分錢。客戶如需相關其他后續加工服務,抄板費用能享有一定優惠。
