調音臺控制線路板抄板
發布時間：2016-08-22 19:23:02
案例詳情

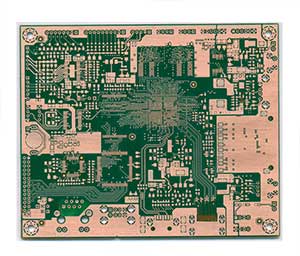

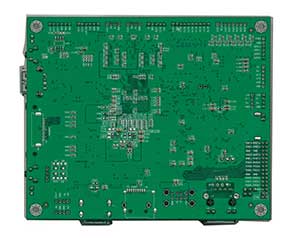

調音臺控制線路板抄板
 |
 |
 |
 |
 |
 |
| 調音臺控制線路板抄板BOM清單 | ||||||
| 元件類型 | 元件參數 | 元件封裝 | 數量 | 元件位號 | 廠商 | 備注 |
| 貼片電阻 | 0R?? 1/8W? ±5% | 0805 | 1 | R19 | ||
| 1K?? 1/8W? ±5% | 0805 | 8 | R20, R25, R35, R36, R37, R38, R39, R40 | |||
| 10K? 1/8W? ±5% | 0805 | 7 | R28, R29, R30, R31, R32, R33, R34 | |||
| 貼片精密電阻 | 68R? 1/8W? ±1% | 0805 | 1 | R42 | ||
| 1K?? 1/8W? ±1% | 0805 | 3 | R21, R26, R27 | |||
| 2K?? 1/8W? ±1% | 0805 | 2 | R23, R24 | |||
| 3.9K 1/8W? ±1% | 0805 | 2 | R41, R49 | |||
| 10K? 1/8W? ±1% | 0805 | 5 | R15, R16, R17, R18, R47 | |||
| 30K? 1/8W? ±1% | 0805 | 2 | R43, R45 | |||
| 100K 1/8W? ±1% | 0805 | 2 | R44, R46 | |||
| 10M? 1/8W? ±1% | 0805 | 1 | JR1 | |||
| 貼片電容 | 22PF | 0805 | 2 | C31, C32 | ||
| 2.2NF | 0805 | 1 | JC01 | |||
| 100NF | 0805 | 14 | C33, C34, C35, C37, C38, C40,C41, C43, C44, C46, C47,C49, C51,C52 | |||
| 1UF | 0805 | 1 | C36 | |||
| 貼片鉭電容 | 10UF | 3528 | 2 | EC1, EC2 | ||
| 晶體濾波器 | 2.4576MHZ | XTAL1 引腳間距5MM 10*3.5*13 | 1 | Y1001 | ||
| 整流二極管 | M7 | SMA | 1 | D9 | ||
| 貼片三極管 | EA2 | SOT-23 | 2 | Q3, Q4 | ||
| 2L J(FMMT4403) | SOT-23 | 1 | Q6 | |||
| 光耦 | 357N | SOP-4 | 3 | D6, D7, D8 | EL | |
| 藍色電位器 | 3296 | DIP3 10*5*10 | 1 | RW01 | ||
| IC | 271C | SOP-8 | 1 | U16 | ||
| 0P070 | SOP-8 | 1 | U14 | |||
| 5615C | SOP-8 | 1 | U13 | |||
| 78L05 | SOT-89 | 1 | U12 | |||
| AD7705BR | SOP-16 | 1 | U10 | |||
| LM35892AM | SOP-8 | 1 | U15 | |||
| REF43 | SOP-8 | 1 | U11 | 見實物 | ||
| 跳線 | 跳線1、2腳 | DIP3 | 1 | RW02 | ||
| 跳線 | RAD0.1 | 1 | XS4 | |||
| 雙排90°直插排針 | 20PIN | IDC20 引腳間距2.54MM | 1 | P4 | ||
| 73 | ||||||
PCB抄板簡介
板朗科技(www.51zhaopengyou.cn)是國內最早一批從事PCB電路板抄板的公司，擁有近十年的PCB反向開發設計抄板經驗。板朗科技建立了先進的PCB抄板研究室，購置了專業的抄板機器設備和軟件，組建了專業的抄板團隊。板朗科技每年經手各種PCB抄板案例數千件，我司豐富的抄板經驗在保證接手的抄板案例成功率的同時，也能夠更高效的完成抄板工作。高效率與高成功率使板朗科技在業界備受好評。
PCB抄板范圍
十年的抄板歷程中，板朗科技積累了成熟完備的抄板技術，PCB抄板業務覆蓋絕大多數類型和難度的PCB電路板，包括但不限于下面所列行業：
1.無線通訊設備：如無線基站；
2.光網絡傳輸設備：如SDH，DWDM設備。
3.數據通信設備：如高端路由器、LANSWITCH、ADSL等。
4.高端計算設備：服務器，主機主板等。
5.多媒體電子設備：TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。
6.大功率開關電源產品：家電、計算機、通訊、開關電源PCB設計。
7.電力電子設備：變頻器、UPS、工業電源、工控板。各系列工控PCB設計。
8.工業控制設備、汽車控制系統、醫療電子設備。
PCB抄板能力
| 項目 | 我司能力 | 精度 |
| 最高層數 | 1-38層 | …… |
| 最大板厚 | 6mm | ±0.05mm |
| 最大尺寸 | 640mm X 480mm | ±0.1mm |
| 最小線寬 |
硬板 0.01mm 柔性版0.005mm |
±0.01mm
|
| 最小線隙 |
硬板 0.01mm 柔性版0.005mm |
|
| 最小機械通孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小機械埋孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小激光盲孔 |
0.1mm |
|
| 最小激光埋孔 |
0.1mm |
|
| 盲孔種類 | 1階、2階、3階、4階激光盲孔 | …… |
| 埋孔種類 | >20類 | …… |
| 多層板銅厚測量 | …… | ± 1.7um |
| 多層板層間距測量 | …… | ±5um |
| 阻抗測算 | 5~150Ω | ±0.5Ω |
| 電阻阻值測量 | 0.000001Ω~20MΩ | ±5% |
| 電容容值測量 | 0.001pF ~ 100F | |
| 電感量測量 | 0.001nH ~ 10H | |
| 磁珠等效阻值測量 | 10Ω ～ 2000Ω (100MHz) | ±10% |
| 晶體頻率測量 | 1KHz ~ 200MHz | ±1% |
| 穩壓二極管測量 | 0.5V ~ 56V | ±0.01V |
一條龍PCB抄板
狹義上的PCB抄板僅包括電路板復制，我公司提供制作BOM清單、PCB克隆、芯片解密、物料代購、樣機制作、調試、維修，SMT加工、PCBA加工等整套電子方案開發的一條龍服務，一站式解決所有問題，為客戶節省時間、財力、人力等多方面的成本。
PCB抄板價格
板朗科技pcb抄板收費采用透明的計價方式，根據PCB板尺寸、板層、器件密度、操作的難以程度等相關參考因素，制定了詳細的計算抄板價格方式，不亂收，多收客戶一分錢?？蛻羧缧柘嚓P(guān)其他后續加工服務，抄板費用能享有一定優惠。
