汽車車身控制器BCM控制板抄板

發布時間:2018-05-07 09:05:42

汽車車身控制器BCM控制板抄板圖片

案例詳情

技術參數

PCB板尺寸:75mm*58.1mm

BCM控制板層數:4層PCB抄板;

抄板周期:1天;

抄板價格:面議(一般按焊點數量計算價格,如有后續PCBA批量加工可減免抄板費用);

抄板其他業務:繪制原理圖

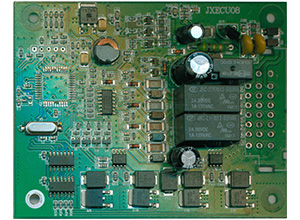

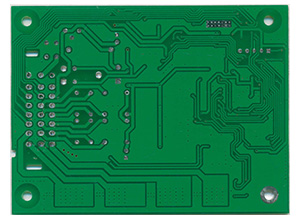

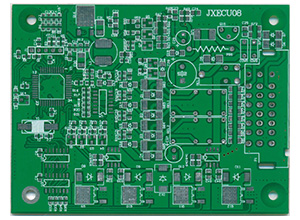

汽車MCU控制板正面器件 汽車MCU控制板背面器件
1. 抄板流程1:掃描高清監控汽車MCU控制板,記錄元器件型號、位置。

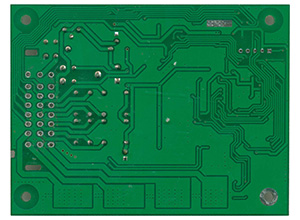

汽車MCU控制板控制板磨板1 汽車MCU控制板控制板磨板2

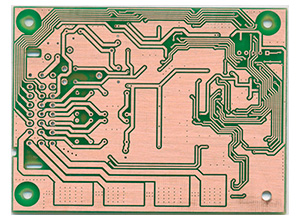

2. 抄板流程2:拆卸板上各種元器件,并備注記錄各元器件注意事項,去除汽車BCM控制板板面焊錫、綠油、板材,露出頂層和底層線路圖,掃描為圖片。
汽車MCU控制板控制板中間1層線路 汽車MCU控制板控制板中間2層線路
3. 抄板流程3:磨板,露出線路板中間層線路并掃描為圖片

主要功能參數

控制器局域網絡(CAN)和本地互聯網絡(L1N)及FlexRay是常用的汽車總線。CAN總線是串行多主站控制器實時控制的局域網總線,信息傳輸方式是同步的,物理層為單線;架構為一個主設備,2~l0個從設備1|lN信息傳輸方式是異步的,物理層為雙線:架構為多個主設備,l0~300個從設備。兩者皆有較高的擴展能力。CAN數據率為20kB/s,LIN數據率高速達lMB/s,低速為125kB/s低速CAN總線能增加總線的傳輸距離,提高抗干擾能力,降低硬件成本、控制對象是數量較多,對信息傳輸?shù)膶?shí)時性要求不高.如以低速電機、電磁閥、各類燈具和開關器件等為主而通過IIN總線進行通信是主控模塊、門控模塊、中控鎖模塊和語音報警模塊等,它們是帶寬、復雜性等要求較低的低速系統,如開關類負載或位置型系統的控制.汽車刮水器、氣流循環系統的風機、風扇皆為大電感性負載,欲降低開關時強烈的反電勢對系統電源的沖擊,運用脈寬調制(1wM)實現軟啟動.也同時保護了用電裝置,提高整車的電磁兼容性、lwM是通過調整輸出周期(該輸出通常是一固定頻率的開關信號)的占空比大小(脈;中寬度)??刂普彰鳠舻狞c(diǎn)亮熄滅時間,來達到亮度的調節。
