行車記錄儀控制板PCB抄板

發布時間:2017-07-04 11:43:53

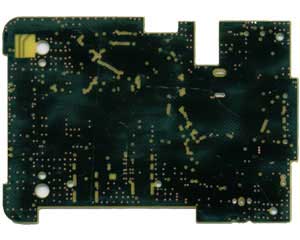

行車記錄儀控制板PCB抄板圖片

案例詳情

抄板介紹

PCB尺寸:64mm×13.4mm×2.4mm

板層數:6層

抄板周期:5天

抄板項目:PCB文件、bom清單、樣機制作調試

打樣周期:10天

抄板簡介:6層板抄板案例,抄板到樣機制作,項目周期在2周左右,DSP等相關芯片程序調用在此抄板案例中尤為關鍵。

抄板流程

1.掃面PCB板正反面元件圖,查明記錄元件型號、極性等信息,制作bom清單

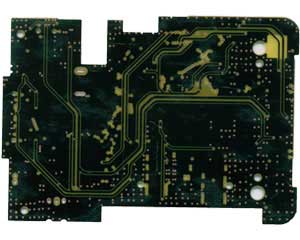

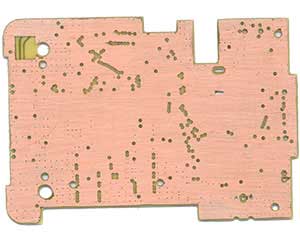

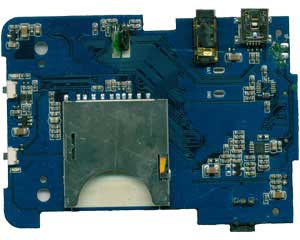

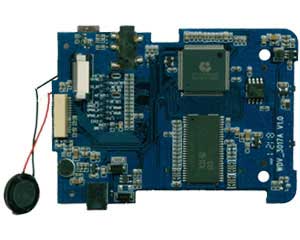

行車記錄儀正面試圖行車記錄儀背面試圖

2. 拆解記錄好的元件,掃描板面,記錄絲印及位孔。

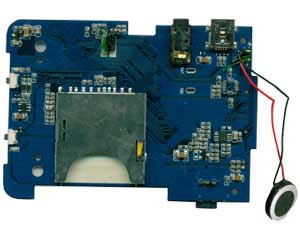

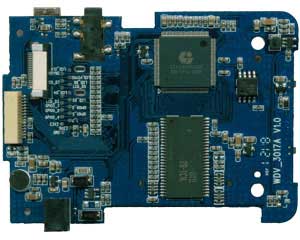

行車記錄儀控制板正面器件行車記錄儀控制板背面器件

3. 磨板露出頂層和底層線路,抄線路圖

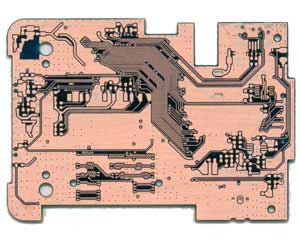

行車記錄儀PCB正面過孔行車記錄儀PCB背面過孔

4. 磨板露出中間1層線路,抄電路圖

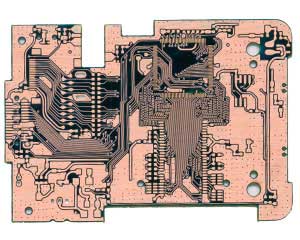

行車記錄儀線路板正面布線行車記錄儀線路板背面布線

5. 磨板露出中間2層線路,抄電路圖

行車記錄儀pcb正面電路圖行車記錄儀pcb背面線路圖

行車記錄儀參數

外觀尺寸:74mm×19.4mm×52.4mm

機身重量:74g

拍攝配置:高保真H.264編碼,MP4格式

音頻:內置高質量麥克風及揚聲器

存儲功能:支持C10(讀速≥80MB/s)級別以上8GB~64GB

內存卡容量:64GB

工作溫度:-10~60℃

鏡頭:F1.8超大光圈,165°超廣角鏡頭,光學鏡頭成像

圖像處理器:YIA12雙核+DSP專業芯片,加強版寬動態,3D降噪

圖像傳感器:3.0×3.0μm,3800mV/lux.sec[高感光圖像傳感器]

屏幕:攝影機專用TFTLCD屏,寬屏:960*240Dot-matrixdelta

電池容量:240mAhLi-Polymer[耐熱型]

整機功耗:≤4.0W

電源線長度:3.5米

電源接口:5V/1A[MicroUSB接口]

重力傳感器:內置高精密三軸傳感器

視頻編碼:H.264編碼,MP4格式

支持分辨率:1920×1080P60幀,1920×1080P30幀,1280X720P30幀,2304×1296P30幀

存儲方式:microSD卡,支持C10(讀速≥80MB/s)級別以上8GB~64GB

音頻:內置高質量麥克風及揚聲器

網絡:標準Wi-Fi802.11n,支持無線安全標準

bom清單

以下是該行車記錄儀pcb抄板部分元器件的bom清單,列舉部分區域所用的部分電子元器件。

  行車記錄儀抄板物料清單
類型 參數說明 封裝 數量 位號 廠商
貼片電阻 電阻\100R\1/10W\±5% 0603 1 R24
電阻\220R\1/10W\±5% 0603 2 R53,R57
電阻\750R\1/10W\±5% 0603 4 R3,R8,R9,R13
電阻\1K\1/10W\±5% 0603 6 R21,R22,R28,R40,R51,R60
電阻\2.2K\1/10W\±5% 0603 5 R4,R30,R36,R66,R67
電阻\4.7K\1/10W\±5% 0603 1 R39
電阻\5.6K\1/10W\±5% 0603 1 R44
電阻\7.5K\1/10W\±5% 0603 1 R47
電阻\10K\1/10W\±5% 0603 17 R1,R2,R14,R15,R16,R25,R26,R27,R31
R35,R42,R48,R49,R55,R56,R58,R65

電阻\12K\1/10W\±5% 0603 3 R7,R11,R19
電阻\18K\1/10W\±5% 0603 2 R37,R62
電阻\22K\1/10W\±5% 0603 6 R6,R10,R12,R45,R52,R63
電阻\30K\1/10W\±5% 0603 2 R34,R64
電阻\47K\1/10W\±5% 0603 6 R17,R18,R20,R38,R54,R61
電阻\68K\1/10W\±5% 0603 2 R5,R43
電阻\100K\1/10W\±5% 0603 8 R23,R29,R32,R33,R41,R46,R50,R59
熱敏電阻 貼片熱敏電阻\10K 0603 1 RT1
貼片電容 電容\470PF\±5% 0402 1 C30
電容\100NF\±5% 0402 1 C29
電容\220PF\±5% 0603 4 C5,C11,C16,C20
電容\2.2NF\±5% 0603 2 C8,C31
電容\100NF\±5% 0603 13 C2,C4,C6,C10,C12,C15,C18
C9,C22,C24,C28,C32,C46

電容\220NF\±5% 0603 1 C7
電容\1UF\±5% 0603 4 C13,C23,C27,C33
電容\2UF\±5% 1206 8 C39,C40,C41,C43,C44,C45,C37,C42
電容\3.3UF\±5% 0805 5 C3,C14,C17,C19,C21
電容\33UF\±5% 1210 2 C25,C26
電容\47UF\±5% 1210 4 C34,C35,C36,C38
鉭電容 貼片鉭電容\226A(22UF 10V) 3216 1 C1
電感 大功率電感\(zhòng)0.1UH 1012AA SMD2 6.6x6.6x2.8mm 1 L5
大功率電感\(zhòng)0.47UH 1012AK SMD2 6.6x6.6x2.8mm 1 L4
大功率電感\(zhòng)4.7UH 1021AB SMD2 12.8x12.8x3.5mm 1 L3
繞線電感\(zhòng)10UH SMD2 3.3x2.5x1.5mm 2 L1,L2
保險 保險 A 0805 2 F1,F2
保險 E 0603 2 F3,F4
  (PMEG6010CEJ)EQ SOD-323 2 D12 D14
  (22V穩壓二極管)C SOD-523 2 D7,D9
  (6.2V穩壓二極管)FO SOD-523 2 D2,D10
  (整流二極管)GN SOD-523 5 D1,D3,D4,D5,D11
  (BAT54WS)L9 SOD-523 2 D6,D8
  (MAX803MXR)ABB SOT-323 1 Q2
  (BC856BW)3Bt SOT-323 2 Q4,Q5
  (BC846BW)1B SOT-523 2 Q1,Q6
  (BAT721A)L8W SOT-23 2 Q3,Q7
  (INA193AIDBVR)BJJ SOT-25 1 U14
  C12 SOT-25 1 U3
  (LM2703MFX-ADJ)S48B SOT-25 1 U6
  SHAB SOT-26 1 U4
  S86C M03 SMD3 1 U9
  123N08NS SON8鐵底 3 U8,U11,U10 INFINEON
  F7832 SOP8 2 U12,U13 IOR
  L2941LD LLP8 1 U1 NS
  TMSLF 240IAVFA QFP32 1 U2 TI
  ATMEGA168 20AU QFP32 1 U5 ATMEL
  LM5116 SSOP20 1 U7 NS
晶振 貼片晶振\.N08 SMD3 3.2x1.4x0.8mm 1 X1
排針 黑色3PIN排針 腳距2.54mm SIP3 1 J1
LED燈 紅燈 0603 1 D13
