案例詳情
抄板簡介
該步進電機驅動板是步進電機控制器主板,控制發出均勻脈沖信號的電子產品,步進電機驅動板發出的信號進入步進電機驅動器后,會由驅動器轉換成步進電機所需要的強電流信號,帶動步進電機運轉。步進電機控制器能夠準確的控制步進電機轉過每一個角度。

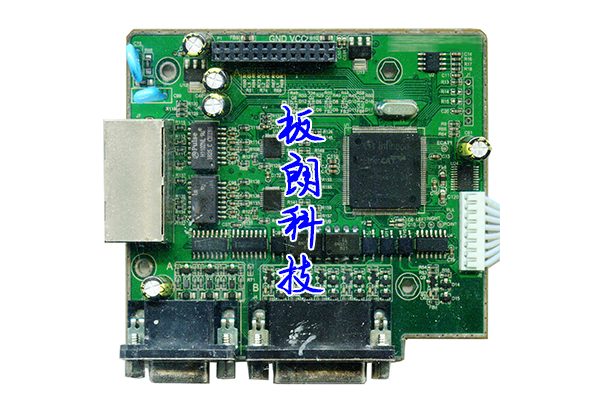

四層板設計,抄板主要涉及到核心芯片程序的解密及調試應用。(下圖為該步進電機驅動板原板)
技術參數
板材尺寸:101.98X87.25X2.2mm
步進電機驅動板層數:4層PCB抄板;
抄板周期:3天;
抄板介紹:原板比較老舊,部分芯片及原件絲印模糊,抄板過程中對相關原件的測量和型號確認花費較多時間。較普通的四層小板抄板周期多1天左右;
涉及相關抄板業務:解密芯片,燒錄程序,反推原理圖;
抄板流程
1. 抄板流程1:掃描步進電機驅動板,記錄元器件型號、位置。

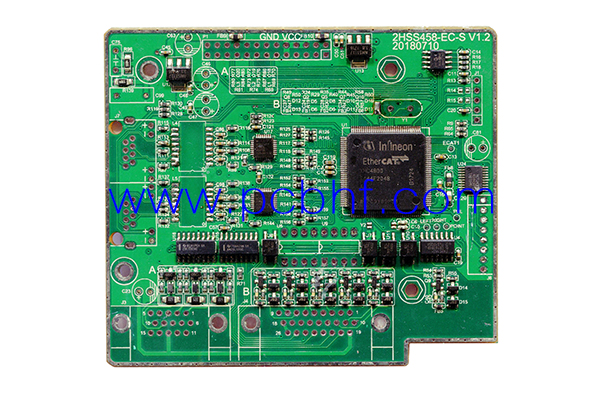

2. 抄板流程2:拆卸PCB板上各種元器件,并備注記錄各元器件及注意事項,掃描拆板后圖片。

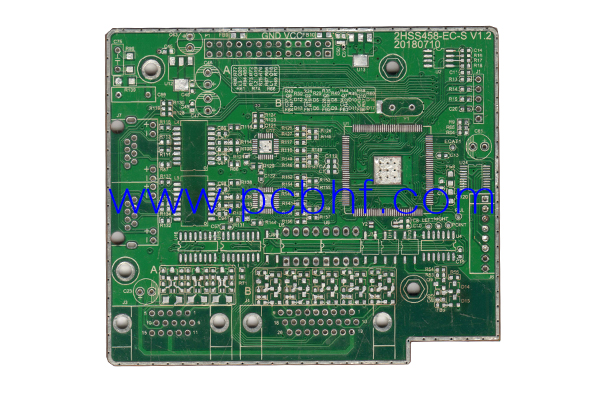

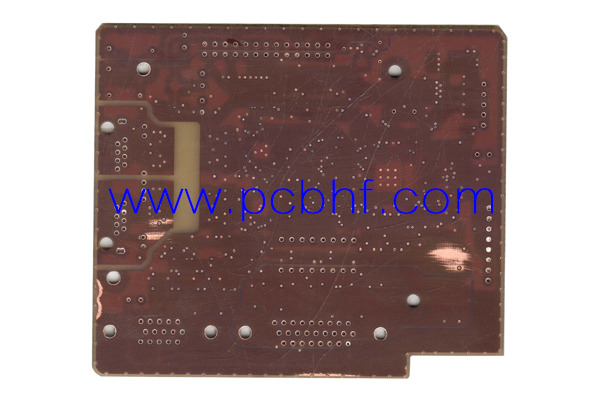

3. 抄板流程3:磨板,去除PCB板面焊錫、綠油、板材,露出頂層和底層線路圖,掃描為圖片,以便后續抄板所用。

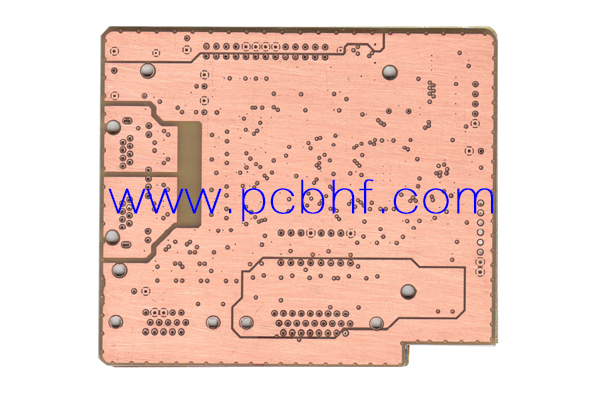

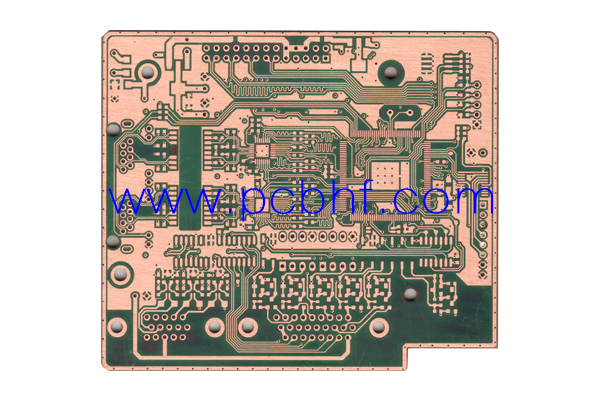

4. 抄板流程4:磨板,掃描中間層電路圖。
抄板電路在H橋電路的基礎上設計步進電機驅動電路。采用分立元件MOS管搭建雙H橋驅動電路是成熟的電機控制方案,電路不復雜,性能可靠,根據MOS管的不同工作電流的上限甚至可以高達數十安培,
步進電機驅動板技術參數
輸入電壓:50~90VAC
連續電流輸出:6.0A
通訊類型:CAN總線通訊/ModBus-RTU通訊協議
最大通訊距離:IKM
最大支持從站號:128
最大通訊速率:I000Kbps/115200bps
邏輯輸入電流:7~20mA(10mA典型值)
保護:
♦過電流動作值峠值丨2A±10%
♦過壓電壓動作值200VDC♦過差報瞀閾值可通過驅動器的前面板或手持智能調節器設罝
外形尺寸:140X70X56
重星:約1500g
使用環境
場合:盡星避免粉塵、油霧及腐蝕性氣體
工作溫度:最大7(TC
儲存溫度:-2CTC-+65.C
濕度:4CK90%RH
冷卻方式:然冷卻或強制冷風
原理圖略圖
