發布時間:2018-09-07 16:08:51
案例詳情
技術參數
板材尺寸:123*72mm
溫度監控器控制板層數:4層PCB抄板;
抄板周期:2天;
抄板介紹:四層多層板抄板,綠油及三防漆厚度較厚,磨板比較費時間,幾個電容在拆解時需注意防止觸電情況,注意記錄特殊元件抄板中的極性方向。;
抄板其他業務:相關芯片解密及伺服驅動板小批量加工;
抄板流程

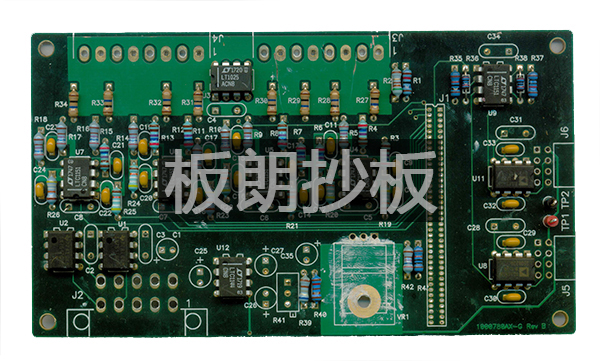

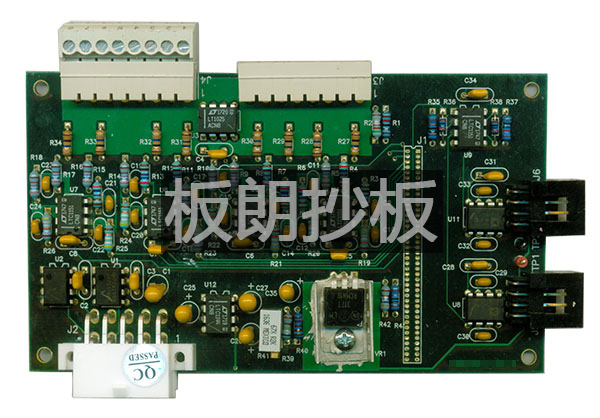

1. 抄板流程1:掃描溫度監控器控制板,記錄元器件型號、位置。
2. 抄板流程2:拆卸PCB板上各種元器件,并備注記錄各元器件及注意事項,掃描拆板后圖片。
3. 抄板流程3:磨板,去除PCB板面焊錫、綠油、板材,露出頂層和底層線路圖,掃描為圖片,以便后續抄板所用。
4. 抄板流程4:磨板,掃描中間層電路圖。
溫度監控器是可預設環境溫度范圍控制溫度的一種自動化工業儀器。溫度監控器的工作原理是在待機狀態下,傳感器對周圍環境相對溫度變化進行檢測,當溫度過高(低)時,能自動接通負載電源,通過外接負載通風(加熱),強制對介質進行改造以達到標準工作條件,直到溫度不再過高(低),系統重新處于監控狀態。如此反復實現自動控制。
溫度監控器控制板技術參數
使用電源 |
AC220V(80~110%)/50Hz |
1.采用高性能阻燃材料,絕對安全保障功能。 2.自動/手動切換控制功能。 3.溫度數顯功能。 4.負載斷線(超限)報警功能。 5.無源輸出功能。 6.驅鼠功能。 7.防酸、堿、鹽氣體功能。 8.小撥盤調節溫度功能。 |
使用環境 |
溫度(-25~+65℃) 濕度≤95%RH |
|
溫度控制范圍 |
-50~150℃ |
|
控制方式 |
手動/自動切換 |
|
輸出容量 |
負載AC220V/3A 報警AC220V/1A |
|
耐 壓 |
1.5KV 50Hz 1min |
|
抗震性能 |
10~150Hz 20m/s²工作正常
|
|
抗 干 擾 |
4.4KV/M |
PCB抄板簡介
板朗科技(www.51zhaopengyou.cn)是國內最早一批從事PCB電路板抄板的公司,擁有近十年的PCB反向開發設計抄板經驗。板朗科技建立了先進的PCB抄板研究室,購置了專業的抄板機器設備和軟件,組建了專業的抄板團隊。板朗科技每年經手各種PCB抄板案例數千件,我司豐富的抄板經驗在保證接手的抄板案例成功率的同時,也能夠更高效的完成抄板工作。高效率與高成功率使板朗科技在業界備受好評。
PCB抄板范圍
十年的抄板歷程中,板朗科技積累了成熟完備的抄板技術,PCB抄板業務覆蓋絕大多數類型和難度的PCB電路板,包括但不限于下面所列行業:
1.無線通訊設備:如無線基站;
2.光網絡傳輸設備:如SDH,DWDM設備。
3.數據通信設備:如高端路由器、LANSWITCH、ADSL等。
4.高端計算設備:服務器,主機主板等。
5.多媒體電子設備:TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。
6.大功率開關電源產品:家電、計算機、通訊、開關電源PCB設計。
7.電力電子設備:變頻器、UPS、工業電源、工控板。各系列工控PCB設計。
8.工業控制設備、汽車控制系統、醫療電子設備。
PCB抄板能力
項目 | 我司能力 | 精度 |
最高層數 | 1-38層 | …… |
最大板厚 | 6mm | ±0.05mm |
最大尺寸 | 640mm X 480mm | ±0.1mm |
最小線寬 |
硬板 0.01mm 柔性版0.005mm |
±0.01mm
|
最小線隙 |
硬板 0.01mm 柔性版0.005mm |
|
最小機械通孔 |
硬板 0.15mm 柔性版0.1mm |
|
最小機械埋孔 |
硬板 0.15mm 柔性版0.1mm |
|
最小激光盲孔 |
0.1mm |
|
最小激光埋孔 |
0.1mm |
|
盲孔種類 | 1階、2階、3階、4階激光盲孔 | …… |
埋孔種類 | >20類 | …… |
多層板銅厚測量 | …… | ± 1.7um |
多層板層間距測量 | …… | ±5um |
阻抗測算 | 5~150Ω | ±0.5Ω |
電阻阻值測量 | 0.000001Ω~20MΩ | ±5% |
電容容值測量 | 0.001pF ~ 100F | |
電感量測量 | 0.001nH ~ 10H | |
磁珠等效阻值測量 | 10Ω ~ 2000Ω (100MHz) | ±10% |
晶體頻率測量 | 1KHz ~ 200MHz | ±1% |
穩壓二極管測量 | 0.5V ~ 56V | ±0.01V |
一條龍PCB抄板
狹義上的PCB抄板僅包括電路板復制,我公司提供制作BOM清單、PCB克隆、芯片解密、物料代購、樣機制作、調試、維修,SMT加工、PCBA加工等整套電子方案開發的一條龍服務,一站式解決所有問題,為客戶節省時間、財力、人力等多方面的成本。
PCB抄板價格
板朗科技pcb抄板收費采用透明的計價方式,根據PCB板尺寸、板層、器件密度、操作的難以程度等相關參考因素,制定了詳細的計算抄板價格方式,不亂收,多收客戶一分錢。客戶如需相關其他后續加工服務,抄板費用能享有一定優惠。
