發布時間:2018-05-29 09:03:30
案例詳情
技術參數
PCB板尺寸:275mm*180mm
注塑機電腦板控制板層數:6層PCB抄板;
抄板周期:3天;
抄板價格:包含在后期PCBA批量加工中;
抄板其他業務:批量加工PCBA;

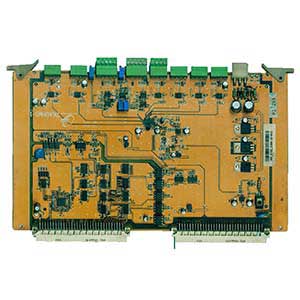

1. 抄板流程1a:掃描注塑機電腦板,記錄元器件型號、位置。 | |
2. 抄板流程1b:改板尺寸較大,元器件相對較多,因此多掃描兩張拆除部分較高元器件后的板面器件及孔位圖。掃描注塑機電腦板,記錄元器件型號、位置。 | |

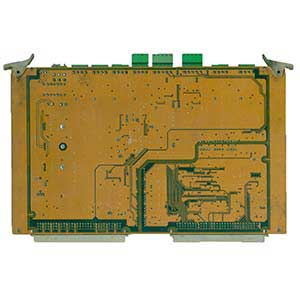

3. 抄板流程2:拆卸板上各種元器件,并備注記錄各元器件注意事項 | |

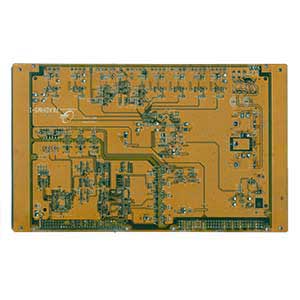

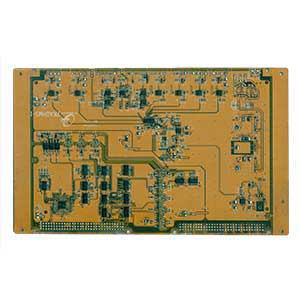

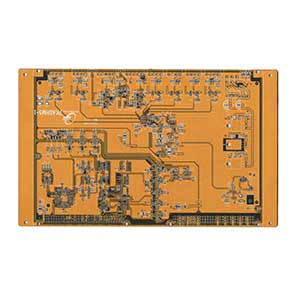

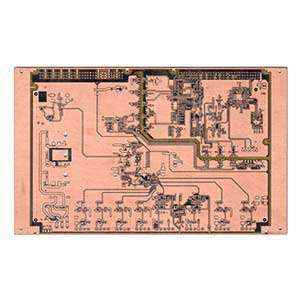

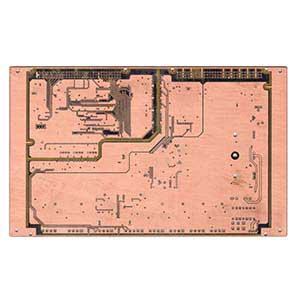

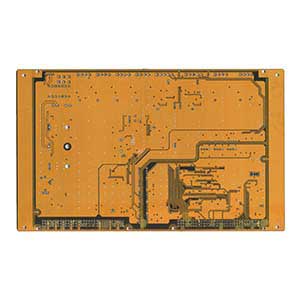

4. 抄板流程3:磨板,去除PCB板面焊錫、綠油、板材,露出頂層和底層線路圖,掃描為圖片。 | |

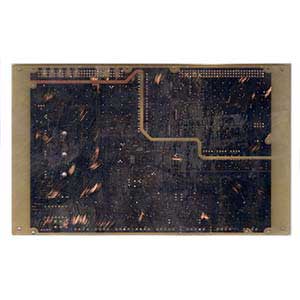

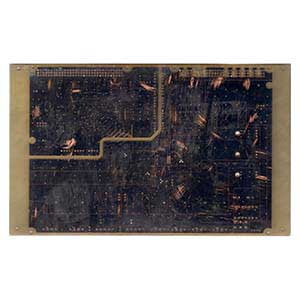

5. 抄板流程4:磨板,掃描中間層電路圖 | |

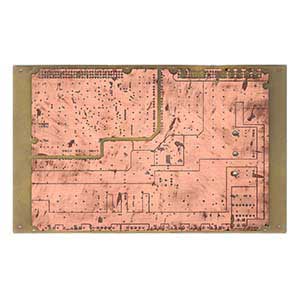

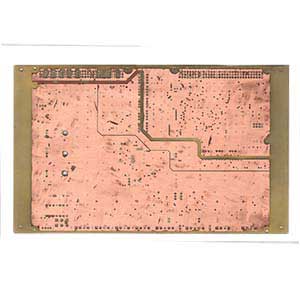

6. 抄板流程5:掃描中間層線路圖 |
注塑機電腦板參數
鈑金尺寸 | 230 x 337 x 207 |
安裝尺寸 | |
PB(IO點輸入) | 32或48 |
PC(IO點輸出) | 32或48 |
繼電器輸出(Relay) | 18 { 9 (加熱) + 3 (馬達) + 6 (其他) } (Extensible) |
溫度輸入(Temp) | 9(料溫)+1(油溫) |
模擬量輸入(AD) | 6ch(0~10V)+2ch(-10v~10V)) |
模擬量輸出(DA) | 3(A)(Extensible) |
IO擴展 | MAX 96 Pinots |
主機通訊方式 | RS232、Net網絡接口 |
電源器 | 24V,dependant Spec. |
PCB抄板簡介
板朗科技(www.51zhaopengyou.cn)是國內最早一批從事PCB電路板抄板的公司,擁有近十年的PCB反向開發設計抄板經驗。板朗科技建立了先進的PCB抄板研究室,購置了專業的抄板機器設備和軟件,組建了專業的抄板團隊。板朗科技每年經手各種PCB抄板案例數千件,我司豐富的抄板經驗在保證接手的抄板案例成功率的同時,也能夠更高效的完成抄板工作。高效率與高成功率使板朗科技在業界備受好評。
PCB抄板范圍
十年的抄板歷程中,板朗科技積累了成熟完備的抄板技術,PCB抄板業務覆蓋絕大多數類型和難度的PCB電路板,包括但不限于下面所列行業:
1.無線通訊設備:如無線基站;
2.光網絡傳輸設備:如SDH,DWDM設備。
3.數據通信設備:如高端路由器、LANSWITCH、ADSL等。
4.高端計算設備:服務器,主機主板等。
5.多媒體電子設備:TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。
6.大功率開關電源產品:家電、計算機、通訊、開關電源PCB設計。
7.電力電子設備:變頻器、UPS、工業電源、工控板。各系列工控PCB設計。
8.工業控制設備、汽車控制系統、醫療電子設備。
PCB抄板能力
項目 | 我司能力 | 精度 |
最高層數 | 1-38層 | …… |
最大板厚 | 6mm | ±0.05mm |
最大尺寸 | 640mm X 480mm | ±0.1mm |
最小線寬 |
硬板 0.01mm 柔性版0.005mm |
±0.01mm
|
最小線隙 |
硬板 0.01mm 柔性版0.005mm |
|
最小機械通孔 |
硬板 0.15mm 柔性版0.1mm |
|
最小機械埋孔 |
硬板 0.15mm 柔性版0.1mm |
|
最小激光盲孔 |
0.1mm |
|
最小激光埋孔 |
0.1mm |
|
盲孔種類 | 1階、2階、3階、4階激光盲孔 | …… |
埋孔種類 | >20類 | …… |
多層板銅厚測量 | …… | ± 1.7um |
多層板層間距測量 | …… | ±5um |
阻抗測算 | 5~150Ω | ±0.5Ω |
電阻阻值測量 | 0.000001Ω~20MΩ | ±5% |
電容容值測量 | 0.001pF ~ 100F | |
電感量測量 | 0.001nH ~ 10H | |
磁珠等效阻值測量 | 10Ω ~ 2000Ω (100MHz) | ±10% |
晶體頻率測量 | 1KHz ~ 200MHz | ±1% |
穩壓二極管測量 | 0.5V ~ 56V | ±0.01V |
一條龍PCB抄板
狹義上的PCB抄板僅包括電路板復制,我公司提供制作BOM清單、PCB克隆、芯片解密、物料代購、樣機制作、調試、維修,SMT加工、PCBA加工等整套電子方案開發的一條龍服務,一站式解決所有問題,為客戶節省時間、財力、人力等多方面的成本。
PCB抄板價格
板朗科技pcb抄板收費采用透明的計價方式,根據PCB板尺寸、板層、器件密度、操作的難以程度等相關參考因素,制定了詳細的計算抄板價格方式,不亂收,多收客戶一分錢??蛻羧缧柘嚓P(guān)其他后續加工服務,抄板費用能享有一定優惠。
