案例詳情
技術參數
PCB板尺寸:68.30*57.30mm
伺服驅動板層數:4層PCB抄板;
抄板周期:2天;
抄板價格:因后續批量加工免抄板費用,;
抄板其他業務:相關芯片解密及伺服驅動板小批量加工;

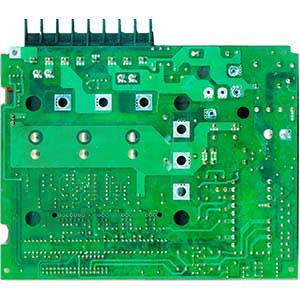

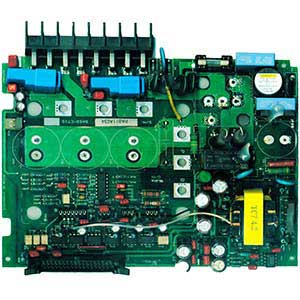

1. 抄板流程1:掃描伺服驅動板,記錄元器件型號、位置。 | |
2. 抄板流程2:拆卸驅動板上各種元器件,并備注記錄各元器件及注意事項,掃描拆板后圖片。 | |
3. 抄板流程3:磨板,去除PCB板面焊錫、綠油、板材,露出頂層和底層線路圖,掃描為圖片,以便后續抄板所用。 | |
4. 抄板流程4:磨板,掃描中間層電路圖。 |
功能參數
驅動電機:直線(DDL)、力矩(DDR)、音圈、有刷、無刷電機
控制模式:運動序列、點到點、PVT;電子齒輪、凸輪;位置/速度/轉矩周期同步(CSP,CSV,CST)
運行模式:獨立可編程控制(Stand-alone)、外部控制、或分布式網絡控制
通信類型:RS232、EtherCAT
輸入輸出:1個±10V模擬量輸入;11個數字量輸入,6個數字量輸出,無光隔。
反饋:
正交增量編碼器,最大速率5Mline/s(4倍頻后20M)
數字霍爾(U,V,W,120°電氣相位差)
模擬量正余弦編碼器(Sin/Cos)可選
第2編碼器輸入或輸出(全閉環控制)
松下增量編碼器(A格式)
SSI,EnDat,AbsoluteA
多摩川與松下絕對值編碼器A
尼康與三洋絕對值編碼器A
單一直流電源供電:+14~80V(直流),連續電流最大15A,峰值電流最大30A(直流)
全面的保護設計:過流、短路、接地、過壓、欠壓、I2t、控制錯誤
PCB抄板簡介
板朗科技(www.51zhaopengyou.cn)是國內最早一批從事PCB電路板抄板的公司,擁有近十年的PCB反向開發設計抄板經驗。板朗科技建立了先進的PCB抄板研究室,購置了專業的抄板機器設備和軟件,組建了專業的抄板團隊。板朗科技每年經手各種PCB抄板案例數千件,我司豐富的抄板經驗在保證接手的抄板案例成功率的同時,也能夠更高效的完成抄板工作。高效率與高成功率使板朗科技在業界備受好評。
PCB抄板范圍
十年的抄板歷程中,板朗科技積累了成熟完備的抄板技術,PCB抄板業務覆蓋絕大多數類型和難度的PCB電路板,包括但不限于下面所列行業:
1.無線通訊設備:如無線基站;
2.光網絡傳輸設備:如SDH,DWDM設備。
3.數據通信設備:如高端路由器、LANSWITCH、ADSL等。
4.高端計算設備:服務器,主機主板等。
5.多媒體電子設備:TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。
6.大功率開關電源產品:家電、計算機、通訊、開關電源PCB設計。
7.電力電子設備:變頻器、UPS、工業電源、工控板。各系列工控PCB設計。
8.工業控制設備、汽車控制系統、醫療電子設備。
PCB抄板能力
項目 | 我司能力 | 精度 |
最高層數 | 1-38層 | …… |
最大板厚 | 6mm | ±0.05mm |
最大尺寸 | 640mm X 480mm | ±0.1mm |
最小線寬 |
硬板 0.01mm 柔性版0.005mm |
±0.01mm
|
最小線隙 |
硬板 0.01mm 柔性版0.005mm |
|
最小機械通孔 |
硬板 0.15mm 柔性版0.1mm |
|
最小機械埋孔 |
硬板 0.15mm 柔性版0.1mm |
|
最小激光盲孔 |
0.1mm |
|
最小激光埋孔 |
0.1mm |
|
盲孔種類 | 1階、2階、3階、4階激光盲孔 | …… |
埋孔種類 | >20類 | …… |
多層板銅厚測量 | …… | ± 1.7um |
多層板層間距測量 | …… | ±5um |
阻抗測算 | 5~150Ω | ±0.5Ω |
電阻阻值測量 | 0.000001Ω~20MΩ | ±5% |
電容容值測量 | 0.001pF ~ 100F | |
電感量測量 | 0.001nH ~ 10H | |
磁珠等效阻值測量 | 10Ω ~ 2000Ω (100MHz) | ±10% |
晶體頻率測量 | 1KHz ~ 200MHz | ±1% |
穩壓二極管測量 | 0.5V ~ 56V | ±0.01V |
一條龍PCB抄板
狹義上的PCB抄板僅包括電路板復制,我公司提供制作BOM清單、PCB克隆、芯片解密、物料代購、樣機制作、調試、維修,SMT加工、PCBA加工等整套電子方案開發的一條龍服務,一站式解決所有問題,為客戶節省時間、財力、人力等多方面的成本。
PCB抄板價格
板朗科技pcb抄板收費采用透明的計價方式,根據PCB板尺寸、板層、器件密度、操作的難以程度等相關參考因素,制定了詳細的計算抄板價格方式,不亂收,多收客戶一分錢。客戶如需相關其他后續加工服務,抄板費用能享有一定優惠。
