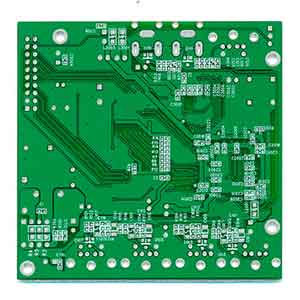

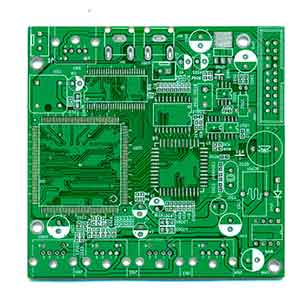

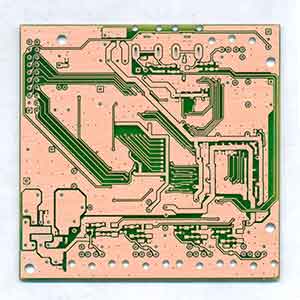

PCB抄板案例-視頻控制板克隆
發布時間：2016-05-18 19:38:02
案例詳情
 |
 |
 |
 |
該視頻控制板pcb抄板制作的一個bom清單，列舉部分區域所用的部分電子元器件。
視頻控制板BOM清單 |
|||||
|
類型
|
參數說明
|
封裝
|
用量
|
位號
|
廠商
|
|
電阻
|
電阻\貼片\56R\1/4W\±5%
|
1206
|
1
|
R5
|
|
|
電阻\貼片\270R\1/4W\±5%
|
1206
|
1
|
R6
|
||
|
電阻\貼片\4.7K\1/4W\±5%
|
1206
|
3
|
R1, R2, R3
|
||
|
電阻\貼片\100K\1/4W\±5%
|
1206
|
1
|
R7
|
||
|
電阻\貼片\47K\1/4W\±1%
|
1206
|
1
|
R4
|
||
|
電解電容
|
貼片電解電容\1 35V(1UF/35V)
|
3528
|
1
|
C1
|
|
|
三極管
|
三極管\A7W(BAV99)
|
SOT-23
|
1
|
D1
|
|
|
三極管\Y2W(BZX84-C12)
|
SOT-23
|
1
|
ZR1
|
||
|
光耦
|
光耦\P181
|
SOP4
|
1
|
OP1
|
TOSHIBA
|
|
IC
|
NTD18N06L（934/18/N6LG）
|
TO-252
|
1
|
T1
|
ON
|
|
排針
|
黑色彎角排針\（11PIN實用5PIN)\間距2.54mm
|
SIP5
|
1
|
J1
|
|
PCB抄板簡介
板朗科技(www.51zhaopengyou.cn)是國內最早一批從事PCB電路板抄板的公司，擁有近十年的PCB反向開發設計抄板經驗。板朗科技建立了先進的PCB抄板研究室，購置了專業的抄板機器設備和軟件，組建了專業的抄板團隊。板朗科技每年經手各種PCB抄板案例數千件，我司豐富的抄板經驗在保證接手的抄板案例成功率的同時，也能夠更高效的完成抄板工作。高效率與高成功率使板朗科技在業界備受好評。
PCB抄板范圍
十年的抄板歷程中，板朗科技積累了成熟完備的抄板技術，PCB抄板業務覆蓋絕大多數類型和難度的PCB電路板，包括但不限于下面所列行業：
1.無線通訊設備：如無線基站；
2.光網絡傳輸設備：如SDH，DWDM設備。
3.數據通信設備：如高端路由器、LANSWITCH、ADSL等。
4.高端計算設備：服務器，主機主板等。
5.多媒體電子設備：TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。
6.大功率開關電源產品：家電、計算機、通訊、開關電源PCB設計。
7.電力電子設備：變頻器、UPS、工業電源、工控板。各系列工控PCB設計。
8.工業控制設備、汽車控制系統、醫療電子設備。
PCB抄板能力
| 項目 | 我司能力 | 精度 |
| 最高層數 | 1-38層 | …… |
| 最大板厚 | 6mm | ±0.05mm |
| 最大尺寸 | 640mm X 480mm | ±0.1mm |
| 最小線寬 |
硬板 0.01mm 柔性版0.005mm |
±0.01mm
|
| 最小線隙 |
硬板 0.01mm 柔性版0.005mm |
|
| 最小機械通孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小機械埋孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小激光盲孔 |
0.1mm |
|
| 最小激光埋孔 |
0.1mm |
|
| 盲孔種類 | 1階、2階、3階、4階激光盲孔 | …… |
| 埋孔種類 | >20類 | …… |
| 多層板銅厚測量 | …… | ± 1.7um |
| 多層板層間距測量 | …… | ±5um |
| 阻抗測算 | 5~150Ω | ±0.5Ω |
| 電阻阻值測量 | 0.000001Ω~20MΩ | ±5% |
| 電容容值測量 | 0.001pF ~ 100F | |
| 電感量測量 | 0.001nH ~ 10H | |
| 磁珠等效阻值測量 | 10Ω ～ 2000Ω (100MHz) | ±10% |
| 晶體頻率測量 | 1KHz ~ 200MHz | ±1% |
| 穩壓二極管測量 | 0.5V ~ 56V | ±0.01V |
一條龍PCB抄板
狹義上的PCB抄板僅包括電路板復制，我公司提供制作BOM清單、PCB克隆、芯片解密、物料代購、樣機制作、調試、維修，SMT加工、PCBA加工等整套電子方案開發的一條龍服務，一站式解決所有問題，為客戶節省時間、財力、人力等多方面的成本。
PCB抄板價格
板朗科技pcb抄板收費采用透明的計價方式，根據PCB板尺寸、板層、器件密度、操作的難以程度等相關參考因素，制定了詳細的計算抄板價格方式，不亂收，多收客戶一分錢?？蛻羧缧柘嚓P(guān)其他后續加工服務，抄板費用能享有一定優惠。
